随着国家对环保治理越来越严格，终端消费者对各品牌产品包装的完美度、视觉冲击感及对绿色环保的追求，促使很多品牌商在包装设计方面加入了纸的元素，洽洽、三只松鼠、百草味、良品铺子、康师傅、统一、云南白药等很多品牌企业都选择了纸塑复合的包装结构。
纸塑复合包装设计新颖独特，为品牌商带来了不凡的业绩成果。但在生产过程中，每家彩印企业情况不同，采用的复合工艺有干式复合、挤出复合、无溶剂复合等，也就造成了部分工艺不稳定，废品多、有气味、溶剂残留高、热封起泡等问题。要提高纸塑复合包装质量，得在深入了解这类包装的基础上，再从工艺入手，才能事半功倍。
一、纸塑复合包装的现状
从结构分，目前市场上纸塑结构产品形式多样，一般分为OPP//PAP（纸）、PET//PAP（纸）、PAP（纸）//CPP(PE)、PAP（纸）//AL等。从纸品类分：每家品牌商选用的纸的品种不同，纸的厚度、克重等各不相同，从20~ 100g都有。
生产工艺有挤出复合、干式复合、无溶剂复合等。

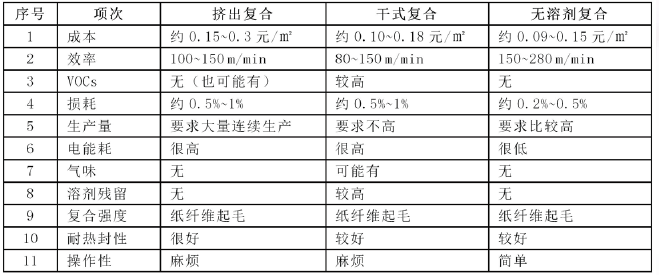

表一 生产工艺对比
通过以上对比，工艺各有优缺点。不过挤出复合设备很多企业都没有，一般还是选择干式复合和无溶剂复合比较多。简单来看，无溶剂复合在综合性能上比较占优势，比如成本、效率、损耗等。如果订单量比较小、订单繁杂，我们还是建议采用干式复合方式去做（要注意纸张选择、胶水选择等情况），因为小订单在无溶剂复合上面会存在洗机器麻烦而浪费时间、频繁切换纸张复合与薄膜复合会影响设备张力等问题。
二、材料的选择
可用来进行纸塑复合材料的纸材种类品项繁多，包含铜版纸、白色牛皮纸、黄色牛皮纸、双胶纸、书写纸、轻涂纸、珠光纸、软绵纸、原纸等，且依照包装设计需求，可制作成不同的复合材料结构，如OPP/纸、PET/纸、CPP//纸、PE//纸、AL//纸等。
根据用途、工艺等情况不同大约有几十种分类，常用到软包装领域的有牛皮纸、白牛皮纸、软棉纸、原纸、珠光纸等，定量从25gsm到80gsm不等。由于纸张种类繁多，用途不同，所以在使用不同纸张时需要注意以下几点：
①一般来说，纸张的光面与薄膜比较容易黏合，而毛面与薄膜很难黏合，这主要是由于毛面有坑坑洼洼现象，如果要黏合得很紧，必须加大上胶量，用胶黏剂把这些小孔填满才行。
②注意纸张密度。有些纸张的纤维很疏松，虽然复合时纸张与薄膜黏合得很好，但经过热封后，很容易出现分层现象。
③纸张含水量对黏合效果也有一定影响。根据笔者个人经验，纸张含水量一般不宜超过0.4%。有些企业往往将纸张在烘房放置1～2天再进行生产，这是一种好方法。
④注意纸张表面清洁度。有些企业在生产过程中发现，有时连续几批产品质量都很好，有时个别批次产品会出现分层情况，而且没有任何规律，分层地方不规则，每卷产品的分层数量也没有规律，完全是随机产生。经过长时间观察和试验，发现可能是因为纸张表面清洁度不好。当纸张表面有灰尘等杂物时，这个地方就是薄弱点，一旦在此处热封，就容易出现分层现象。
三、结构设计
纸塑包装容器在进行结构设计时，必须了解包装物的性质，挑选合适的材料及结构。
以袋式结构来说，多用于固体商品包装，形体柔软。考虑包装的容装功能及商品陈列要求，结构形式可分为三种类型：无窗型、条窗型及异形窗。
无窗袋是最常见的袋型结构，主体为纸材料(如牛皮纸)，内外层通常采用PE(聚乙烯)、PP(聚丙烯)等塑料薄膜做防护，可有效阻隔水气与氧气防止内容物变质，成型工艺基本上与塑料软包装复合相同，先将纸复合塑料薄膜后再进行热封制袋；
条窗袋与异型窗为开窗结构袋型，用纸材做局部镂空，让包装呈现多样风格，除维持包装袋的透明性，还能带有纸类的质感。条窗袋成型方式是将一窄幅塑料薄膜及两幅纸材与另一宽幅塑料薄膜复合而成。
异形窗制作方式有两种，其一为预先在纸材开窗制作成不同形状，再将材料进行复合，其二是在复合过程中同步利用镭射方式将纸材料进行开窗，既不会伤害到复合层的材料，又可大面积地做图案变化与设计，提升生产过程的灵活度。
四、生产工艺
干式复合工艺相对比较成熟，企业有选择溶剂型双组分胶的，也有选择单组分胶、水性胶的，这里我们建议不管采用什么胶水需要注意以下几点：
a、纸张选择很重要；
b、纸的含水量控制；
c、纸张光面与毛面选择；
d、注意纸张洁净程度；
e、上胶量的控制；
f、机速控制，防止溶剂残留太高。
无溶剂复合工艺最近几年在纸塑复合方面也用得越来越多。
